降解片材代加工_PBAT降解片材代加工_佳德
降解片材代加工_PBAT降解片材代加工_佳德
詳細內(nèi)容
降解片材代加工_PBAT降解片材代加工_佳德第二種母料預先將高速混合機升溫至150℃，恒溫10～20分鐘。將配好的淀粉硬脂酸、硬脂酸鈣及硬脂酸鋅投入混合機中進行改性、活化處理，先啟動低速攪拌1～2mins，接著啟動高速攪拌混合15～20mins（具體淀粉改性的時間與溫度相關(guān)），然后投入滑石粉/碳酸鈣和鋁酸酯高速攪拌3～5mins；再投入其它助劑，高速攪拌2～3mins，再低速攪拌2～3mins，最后投入7144線性料低速攪拌1～2mins后放料冷卻。③第三種母料預先將高速混合機升溫至150℃，降解片材代加工_PBAT降解片材代加工恒溫10～20分鐘。將配好的淀粉、硬脂酸、硬脂酸鈣及硬脂酸鋅投入混合機中進行改性、
活化處理，先啟動低速攪拌1～2mins，接著啟動高速攪拌混合15～20mins（具體淀粉改性的時間與溫度相關(guān)），然后投入鋁酸酯繼續(xù)高速攪拌3～5mins；再投入其它助劑，高速攪拌2～3mins，再低速攪拌2～3mins，最后投入PBAT和PLA，低速攪拌1～2mins后放料冷卻。降解片材代加工_PBAT降解片材代加工
④第四種母料預先將高速混合機升溫至120℃，恒溫10～20分鐘。將配好的滑石粉/碳酸鈣、乙烯蠟及鋁酸酯投入混合機中進行活化處理，先啟動低速攪拌1～2mins，接著啟動高速攪拌混合10～15mins；再投入固體石蠟、硬脂酸、硬脂酸鈣等助劑，高速攪拌2～3mins，再換低速攪拌2～3mins，最后投入PBAT和PLA，低速攪拌1～2mins后放料冷卻。備注：密切關(guān)注攪拌電流及聲音的變化，降解片材代加工_PBAT降解片材代加工注意防止結(jié)塊；冷卻時一般是高溫放料到一個通有循環(huán)水的低速攪拌鍋內(nèi)，低速攪拌冷卻，直到物料溫度降至80℃以下。3、投料擠出造 ①設定擠出機加工溫度，到達指定溫度后恒溫15～25mins。 第一種、二種、三種及第四種母料的溫度參數(shù)如下：

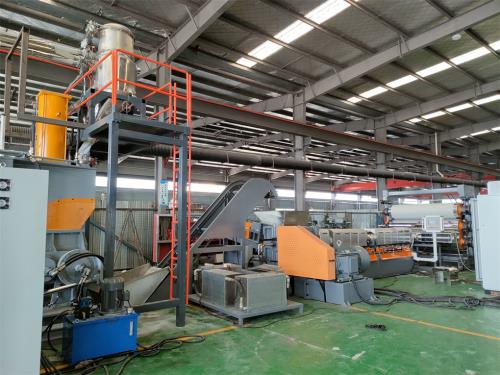

降解片材生產(chǎn)線 http://www.aqwzw.cn/contents/52/86.html
塑料片材生產(chǎn)線 http://www.aqwzw.cn/contents/53/87.html
PBAT片材擠出機 http://www.aqwzw.cn/contents/52/115.html
片材擠出機 http://www.aqwzw.cn/contents/51/116.html
