降解片材生產(chǎn)線_降解片材生產(chǎn)線_佳德塑機(jī)
降解片材生產(chǎn)線_降解片材生產(chǎn)線_佳德塑機(jī)
詳細(xì)內(nèi)容

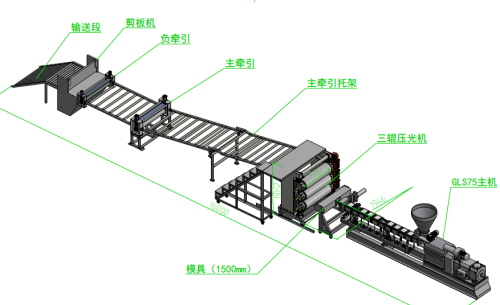

降解片材生產(chǎn)線_降解片材生產(chǎn)線_佳德塑機(jī)第四種母料預(yù)先將高速混合機(jī)升溫至120℃，恒溫10～20分鐘。將配好的滑石粉/碳酸鈣、乙烯蠟及鋁酸酯投入混合機(jī)中進(jìn)行活化處理，先啟動(dòng)低速攪拌1～2mins，接著啟動(dòng)高速攪拌混合10～15mins；再投入固體石蠟、硬脂酸、硬脂酸鈣等助劑，高速攪拌2～3mins，再換低速攪拌2～3mins，降解片材生產(chǎn)線最后投入PBAT和PLA，低速攪拌1～2mins后放料冷卻。備注：密切關(guān)注攪拌電流及聲音的變化，
注意防止結(jié)塊；冷卻時(shí)一般是高溫放料到一個(gè)通有循環(huán)水的低速攪拌鍋內(nèi)，低速攪拌冷卻，直到物料溫度降至80℃以下。3、投料擠出造粒①設(shè)定擠出機(jī)加工溫度，到達(dá)指定溫度后恒溫15～25mins。 第一種、二種、三種及第四種母料的溫度參數(shù)如下：
1區(qū) | 2區(qū) | 3區(qū) | 4區(qū) | 5區(qū) | 6區(qū) | 7區(qū) | 8區(qū) | 9區(qū) | 10區(qū) | 11區(qū) | 12區(qū) | 機(jī)頭 | |
溫度 ℃ | 115 | 140 | 165 | 165 | 160 | 155 | 150 | 140 | 135 | 135 | 135 | 140 | 170 |
②投料，開(kāi)啟油泵，降解片材生產(chǎn)線開(kāi)動(dòng)主機(jī)及喂料裝置等，設(shè)定相關(guān)參數(shù)（主機(jī)轉(zhuǎn)速≤300RPM；熔體壓力 ≤ 7 MPa），等擠出拉條正常后，啟動(dòng)切粒系統(tǒng)。
備注：密切注意電流及熔壓變化，觀察粒料狀態(tài)和顏色，并不定時(shí)地?fù)Q網(wǎng)；各區(qū)溫度可有±10℃的 浮動(dòng)。PBAT淀粉片材生產(chǎn)線 http://www.aqwzw.cn/contents/53/80.html
PLA淀粉片材生產(chǎn)線 http://www.aqwzw.cn/contents/53/81.html
降解吹膜造粒代加工 http://www.aqwzw.cn/contents/52/83.html
PBAT/PLA降解片材生產(chǎn)線 http://www.aqwzw.cn/contents/53/84.html
PBAT/秸稈粉片材生產(chǎn)線 http://www.aqwzw.cn/contents/52/85.html
