塑料片材生產線_佳德智能裝備科技有限公司_實力廠家 JDL-75D雙螺桿片材生產線

一、系統機組技術參數Ⅰ、機器顏色：主機為：公司標色；電柜為：電腦色；防護罩：黃色

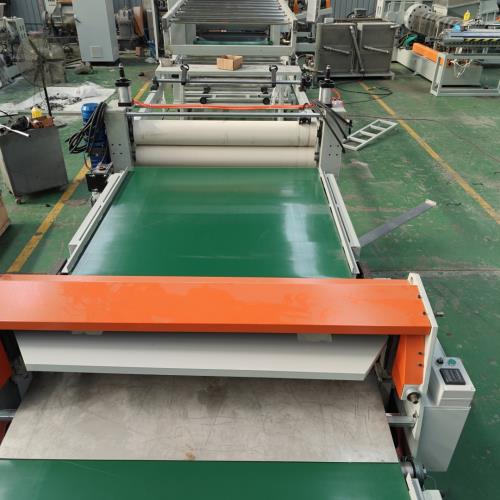

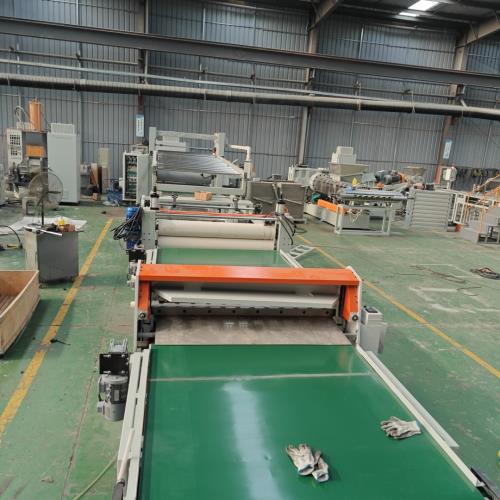

Ⅱ、擠出工藝：（自動配料系統：三顆粒一粉一油五小料---500升高混機---螺旋上料機）另外報價---單螺桿計量式喂料——-JDL-75D雙螺桿擠出機---——液壓雙柱換網系統-----熔體泵------片材擠出模具-----三輥壓光------三輥冷卻系統----托架冷卻------二棍牽引-----切邊裝置-----計米器------剪板機------不銹鋼接料平臺-------主機采用：PLC控制

Ⅲ、加工物料：TPE TPR片材

要求：制品寬度：1500mm 制品厚度：1-6mm

產 能：450-600公斤/小時 注意事項：取決于客戶的配方、工藝、生產條件

二. 技術配置

（一）單螺桿喂料系統

1)單螺桿喂料機；電機功率：1.5kw；“杰特或羅賓康”變頻調速器；

（二）JDL-75D雙螺桿擠出機

1、D型高扭矩減速箱高扭減速箱，減速及扭矩分配部分合為一體，結構緊湊；輸出軸轉速：600rpm；輸入軸轉速：1480rpm；滾針軸承選擇日本“IKO”，軸承減速扭矩分配系統的徑向軸承均為日本NSK軸承；齒輪采用優質合金材料，精度按ISO1328-1995圓柱齒輪精度制造，齒輪全部采用滲碳淬火硬齒面。采用專用磨齒軟件對齒輪進行齒廓修整，保證齒輪強度，齒向載荷均勻，強度高，噪音低，振動低；潤滑油型號為：220#中負荷齒輪油（油品需客戶自購）

2 .齒輪箱冷卻系統

1)減速箱冷卻系統；油泵功率：0.75kw；采用板式冷卻器，3平方

3、主機

1）交流電機；功率：160kw“蒙特或杰特”永磁電機，比普通電機節能：10%-15% 變頻器采用：杰特或羅賓康變頻調速器

4、螺桿:特殊螺桿

1）直徑：φ71mm；長徑比48:1；螺桿為積木式結構；分為輸送螺塊、混煉螺塊、捏合螺塊以及反旋螺塊；螺桿組件串聯式排列組合；

2）芯軸：采用高韌性、高抗彎、高強度的優質合金鋼40CrNiMoA，調質硬度HB300-350；螺紋元件與芯軸為漸開線聯接；強度高，承載負荷大，拆裝組合方便；

3）螺紋元件材質為優質高速工具鋼6542，高溫真空淬火熱處理；整體硬度：HRC60-64；螺桿元件通過加工中心制作，由曲面成型磨加工；

5、料筒

1）材質：45#鋼為基體，∞內孔采用優質雙合金整體襯套；共十二節，L=320mm/節，第一節筒體為進料筒體,第六筒體為自然排氣，第十一節筒體為抽真空;其余筒體為閉口筒體,筒體采用軟水冷卻；

2）加熱區段：進料區不加熱，其他采用優質紅外線或鑄鋁加熱器。第二三區功率加大

6、水冷卻系統

1）水泵泵電機功率：0.75kw；自動控水電磁閥；手動閥用銅閘閥控制；加大水流量，

2）不銹鋼冷卻水箱，水箱里面帶凈化功能，板式冷卻器2個,每個3平方

3）不銹鋼水箱必須要放-30度防凍液（防凍液乙二醇）

7水循環真空泵，

1）水循環真空泵功率:5.5KW,配置緩存箱，方便清理，真空泵采用環保冷卻系統（環保型：發明專利號：CN201911312115.3）不需要接外循環水冷卻，不用徘外水；采用閉環循環系統

2）不銹鋼冷卻水箱，水箱里面帶凈化功能

8、液壓雙柱不停換網：

1）換網器，板式過濾自動換網器，流量截面為圓形；

2）液壓缸、液壓站等一套，采用YA-N46抗磨46#液壓油；（油品需客戶自行采購）

9.計量泵

1）規格:JDL-315cc驅動功率15Kw電機，變頻控制三晶變頻器,電機轉數1500轉/分

2）計量泵最高轉數,60轉/分,計量泵與減速箱連接采用萬向聯軸器,泵的入口及出口各配一個壓力傳感器，

（三）片材模具：

1）模具一，出料寬度（1500）

出料有效寬度1650mm；制品寬度1500mm；制品厚度1-6mm，單邊堵頭250mm，要求手搖調整，模頭材料：P20鋼材，采用不銹鋼加熱棒；模頭流面鍍硬鉻處理。

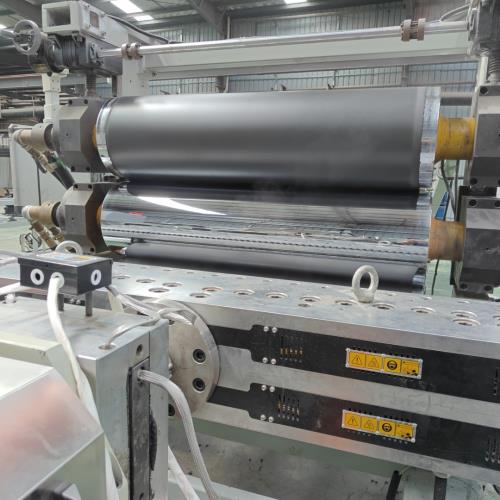

（四）三輥壓光機JDL-1800 《一套》

1、機架采用型鋼焊接而成，有較高的鋼性。整個機架由兩件墻板、頂聯接板及底座組成，各安裝面均經過機械加工，以確保安裝精度。形式：直立式

2、減速箱、電動機本機采用輥筒獨立傳動，每個輥筒軸端均配有一傳動減速箱，傳動平穩、噪音低、效率高，結構緊湊。電動機采用伺服交流電機，功率：2.9kw×3臺;三輥線速度為0-10米分鐘

3) 輥筒

1) 輥筒直徑：上輥φ450mm /中輥φ450mm/（花紋）下輥φ450mm（花紋）輥面寬度1800mm

2) 輥筒控溫水進出口徑：11/4”輥筒圓度：0.005mm,輥筒同軸度：φ0.012mm,輥筒表面粗糙度：Ra0.025μm,輥筒外圓表面淬硬HRC55～60,淬硬深度3～5mm；輥筒表面鍍硬鉻，t=0.08～0.10

3) 輥筒壁厚：35mm,輥筒軸承組：采用耐高溫雙列圓柱滾子調心軸承,軸承座：結構為剖分式，以便快速更換輥筒。上蓋上開潤滑孔，方便維護。

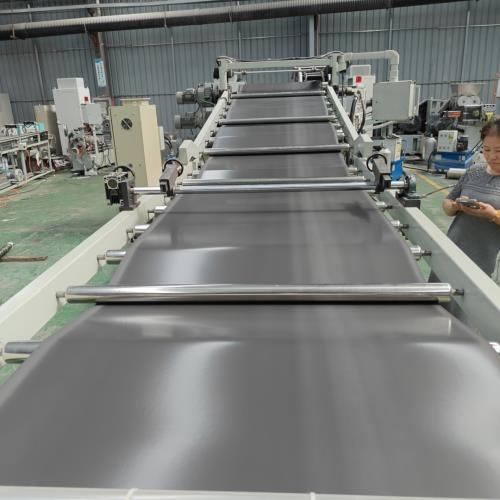

（六）冷卻牽引切邊裝置

1) 牽引電機功率：1.5kw, 壓輥為橡膠輥，主動輥為橡膠輥牽引牽引輥直徑：φ150mm

牽引被動輥有效提升距離為：50mm

2) 托架總長6米.，分兩段，方管結構。過渡冷卻輥材質：φ63不銹鋼，輥面寬度1900mm

3) 兩側兩把切刀可有效切除廢料，使片材達到所需要的寬度,安裝刀片的刀桿上帶鍵槽;方便統一調整刀的角度

（七）緩存區

1) 托架總長2米，方管結構。過渡冷卻輥材質：φ63不銹鋼，輥面寬度1800mm

2) 牽引電機功率：0.75kw,壓輥為橡膠輥，主動輥為橡膠輥牽引牽引輥直徑：φ100mm
