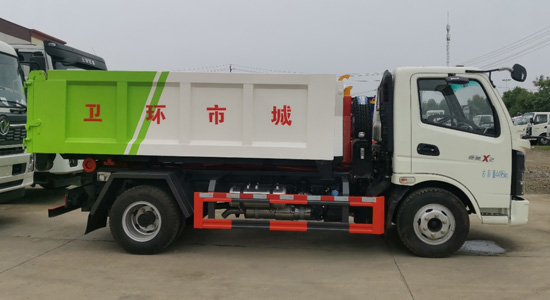

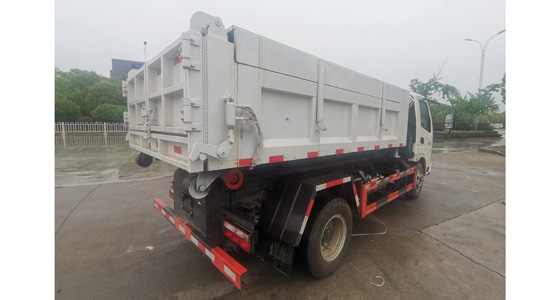

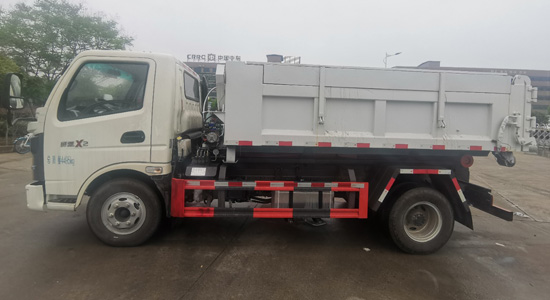

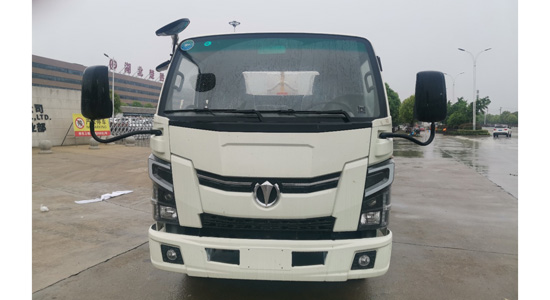

HDW5042ZXXFD6 車廂可卸式垃圾車， 可以實現一車多廂， 大大降低了配備成本和空間等等； 其專用裝置的功能均以汽車發動機為動力， 通過液壓機構手動或電控來實現。車輛的廂體采用優質碳素鋼板全密封焊接結構， 具有強度高、重量輕、密封嚴、不產生二次污染等優點，是目前廣泛采用的垃圾收運方式。
| 帝**環衛牌HDW5042ZXXFD6型車廂可卸式垃圾車 產品主要技術資料 | |||
| 產品名稱： | 帝**環衛牌HDW5042ZXXFD6型車廂可卸式垃圾車 | 外型尺寸： |
5590,5570,5530,5510x2190,2250 ,2300x2350,2370,3169,3229,2180 |
| 底盤型號： | FD1042W63K6 | 貨廂尺寸： | xx |
| 總 質 量 ：(kg) | 4495 | 接近/離去角 | 22/22 |
| 額定質量：(kg) | 515 | 前懸/后懸： | 1130/1100,1110/1100 |
| 整備質量：(kg) | 3850 | **車速(km/h)： | 88 |
| 軸荷： | 1850/2645 | ||
| 底盤參數 | |||
| 底盤型號： | FD1042W63K6 | 批次： | 342 |
| 軸 數： | 2 | 燃油種類： | 柴油 |
| 軸 距： | 3360,3600,3050,3300 | 前 輪 距： | 1690,1780,1560 |
| 額定載客(含駕駛員)： |
|
后 輪 距： | 1590,1800,1600 |
| 輪 胎 數： | 6 | 彈簧片數： | 7/7+6,7/8+8,3/7+6,3/7+3,3/7+2,3/3+3,3/8+8,6/8+8 |
| 輪胎規格： | 7.00-16LT 8PR,7.00R16LT 8PR,7.50-16LT 6PR,7.50R16LT 6PR,8.25-16LT 6PR,8.25R16LT 6PR | ||
| 發動機參數 | |||||
| 發動機型號 | 發動機生產企業 | 排量 | 功率 | ||
|
WP2.3NQ130E61 WP3NQ140E61 WP3NQ160E61 D25TCIF1 |
濰柴動力股份有限公司 濰柴動力股份有限公司 濰柴動力股份有限公司 昆明云內動力股份有限公司 |
2289 2970 2970 2499 |
96 103 118 110 |
||
| 排放標準： | GB3847-2005,GB17691-2018國Ⅵ | 燃料種類： | 柴油 | ||
| 其它資料 |
| 專用功能說明： |
| 1.該車用于垃圾的收集清運,主要專用裝置為勾臂;2.選裝液壓鎖緊,固定鎖緊,橫向鎖緊;選裝收縮大臂,直臂;選裝后部滾輪結構,后部液壓支腿;3.隨底盤選裝駕駛室,選裝導流罩;4.側防護,后防護材料均為Q235;側防護連接方式為焊接加螺栓連接;后部防護連接方式為焊接,裝置斷面尺寸(寬×高)50×100(mm),離地高度:460mm;5.ABS型號為446004XXX0,VIE ABS-II,ABS-VI.E,ABS8.8 ECU 24V,生產廠家為威伯科汽車**系統(**)有限公司,浙江萬安科技股份有限公司,廣州瑞立科密汽車電子股份有限公司,東科克諾爾商用車制動系統(十堰)有限公司;6.發動機型號與油耗值對應關系為:發動機型號WP2.3NQ130E61,WP3NQ140E61,WP3NQ160E61,D25TCIF1分別對應11.4,11.4,11.4,10.8,單位L/100km;該車型可選裝ETC車載裝置. |
| ※ 詳細資料及圖片請直接與我公司聯系，以上產品介紹僅作參考，定車請以合同內容為準。 |
● 鉤臂垃圾車基本結構與工作原理
車廂可卸式垃圾車是在汽車二類底盤的基礎上改裝的新型垃圾收集及運輸車輛。 該車設計了一套拉臂鉤上裝系統， 通過油缸的伸縮帶動拉臂鉤的擺動， 可完成對密封式垃圾車廂的鉤裝、鉤卸和卸料作業。車輛所配的密封式垃圾車廂左、右兩側各有兩個側門， 垃圾廂后部開有一后門。打開車廂側門， 可以往箱內投放垃圾； 打開后門， 舉升車廂可用自卸垃圾。該車?yán)溥\(yùn)轉方便， 卸料輕便快捷， 垃圾運輸采用密封性車廂， 消除二次污染， 完全符合城市環保要求， 是環衛部門、廠礦及住宅小區等理想的環衛車輛。
● 車廂可卸式垃圾車的基本結構：
1 拉臂機構：
由底架、翻轉架、拉臂鉤和鎖緊機構組成， 可完成對密封式垃圾車廂的鉤裝、鉤卸和卸料作業。
2 液壓系統
該系統由液壓齒輪泵、多路閥、油缸等組成。通過該系統為拉臂機構提供液壓動力。
3 **系統
通過多路閥手柄， **相應的液壓執行元件工作， 實現垃圾車作業時所需動作要求。
4 垃圾廂
為該車配備的垃圾箱為密閉式結構，車廂配有后門，打開后門， 舉升車廂可用來卸垃圾。車廂后門配有優質密封條， 能有效防止臟水外泄， 消除二次污染， 可選裝液壓鎖緊后門。
● 工作原理：
1. 垃圾箱的鉤裝， 鉤卸： 油缸活塞桿伸出， 拉臂鉤向后轉動可將垃圾箱卸下，油缸活塞桿縮回，拉臂鉤向前轉動可實現垃圾箱鉤裝作業。
2. 垃圾箱的運轉： 完成垃圾箱鉤裝作業后， 扳動鎖緊軟軸手柄**鎖緊位置， 完成對垃圾箱的鎖緊， 再進行運轉作業。
3. 舉升車廂卸料： 將車開**卸料位置， 打開車廂后門， 確保拉臂鎖緊軟軸手柄在鎖緊位置，操縱液壓系統驅動油缸動作，此時垃圾箱、拉臂鉤和翻轉架一起轉動，將車廂舉****傾斜角度，卸下垃圾。操作電磁閥手柄，舉升油缸回位，帶動車廂回復到原位，實現垃圾自卸功能。
