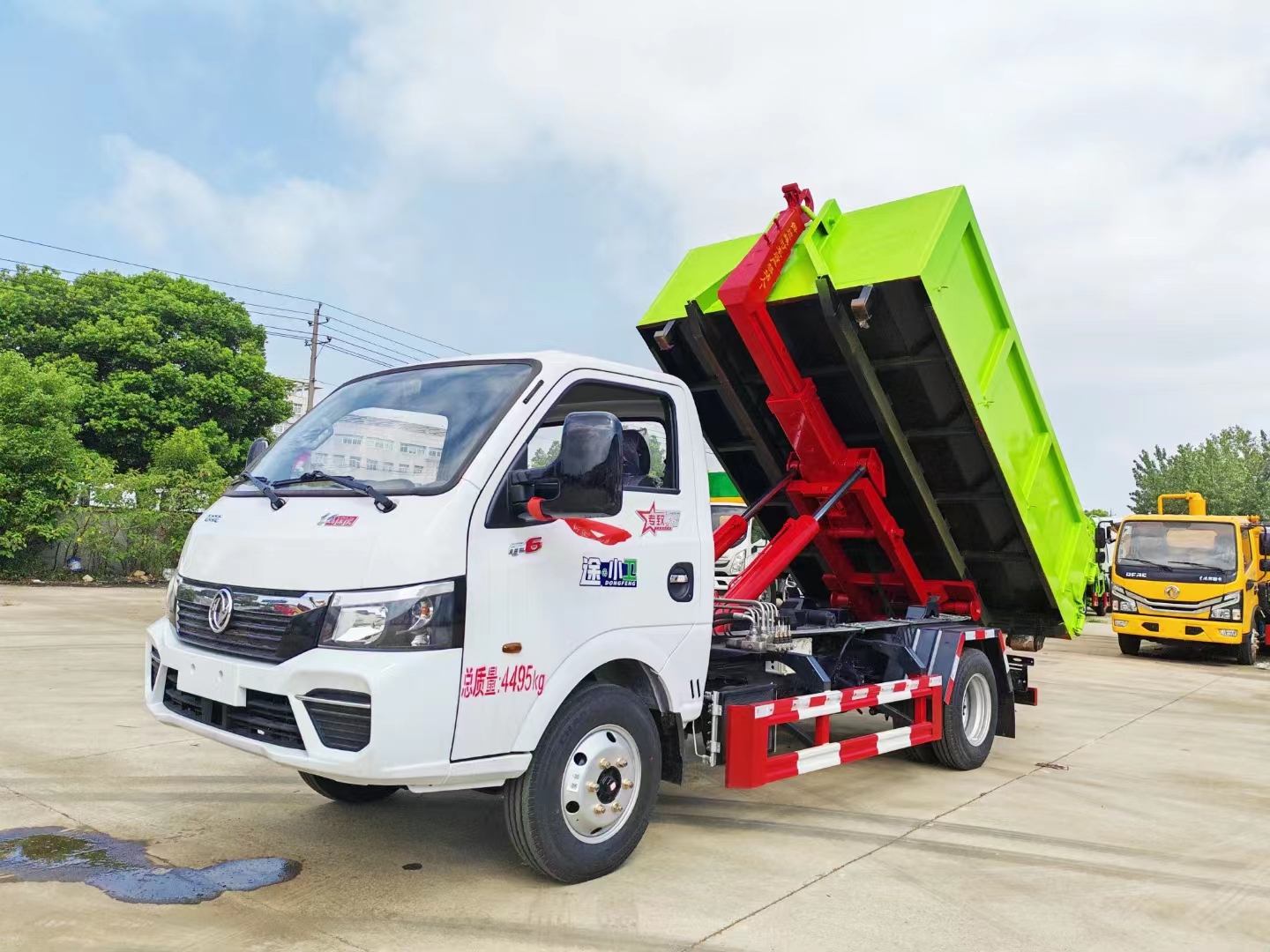

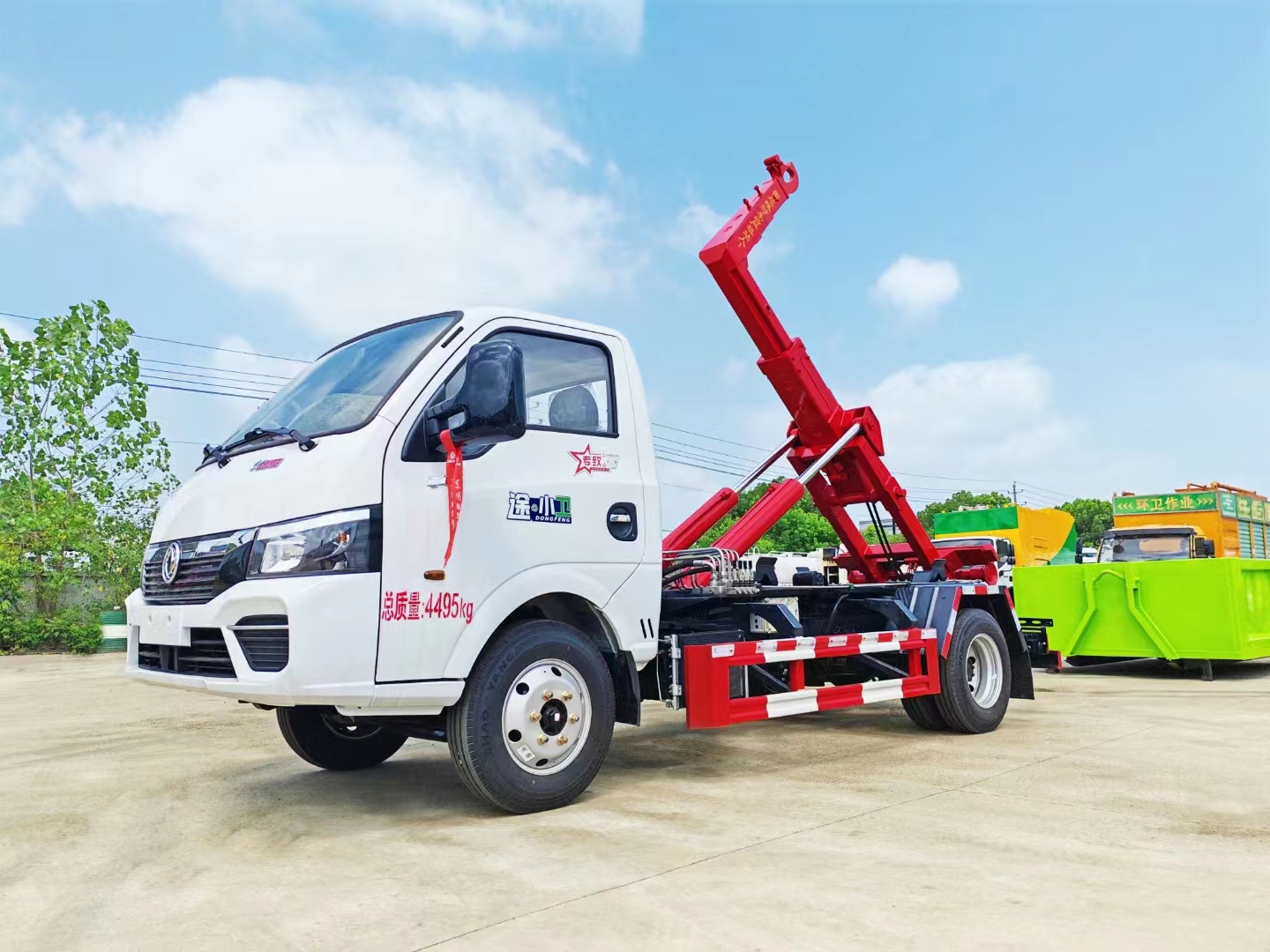

東風途小衛車廂可卸式垃圾車是在汽車二類底盤的 基礎上改裝的新型垃圾收集及運輸車輛。該車設計了一套拉臂鉤上裝系統， 通過油缸的伸縮帶動拉臂鉤的擺動，可完成對密封式垃圾車廂的鉤裝、鉤卸 和卸料作業。車輛所配的密封式垃圾車廂左、右兩側各有兩個側門， 垃圾廂 后部開有一后門。打開車廂側門，可以往箱內投放垃圾；打開后門， 舉升車 廂可用自卸垃圾。該車?yán)溥\(yùn)轉方便，卸料輕便快捷，垃圾運輸采用密封性車廂，消除二次污染，完全符合城市環保要求，是環衛部門、廠礦及住宅小區等理想的環衛車輛。
工作原理
Working principle
垃圾箱的鉤裝/卸： 油缸活塞桿伸出，拉臂鉤向后轉動可將垃圾箱卸下，油缸活
塞桿縮回，拉臂鉤向前轉動可實現垃圾箱鉤裝作業。
垃圾箱的運轉： 完成垃圾箱鉤裝作業后，扳動鎖緊軟軸手柄**鎖緊位置，完成對
垃圾箱的鎖緊，再進行運轉作業。
舉升車廂卸料： 將車開**卸料位置，打開車廂后門，確保拉臂鎖緊軟軸手柄在鎖 緊位置，操縱液壓系統驅動油缸動作，此時垃圾箱、拉臂鉤和翻轉架一起轉動， 將車廂舉****傾斜角度，卸下垃圾。操作電磁閥手柄，舉升油缸回位，帶動車
廂回復到原位，實現垃圾自卸功能。
項 目 | 參 數 | 項 目 | 參 數 | |
車輛名稱 | 東風途小衛車廂可卸式垃圾車 | 輪胎規格 | 650鋼絲胎 | |
整車型號 | 變速箱 | 萬里揚5檔變速箱 | ||
底盤型號 | EQ1045S26DD | 發動機馬力 | 全柴132馬力 | |
軸 距 | 3200mm | 排放標準 | GB17691-2018國Ⅵ | |
外形尺寸 | 5500×2050×2080mm | **車速 | 110(km/h) | |
總質量 | 4495kg | 下邊緣離地高度 | 330mm | |
整備質量 | 2565kg | 液壓油箱容積 | 40L | |
額定載質量 | 1800kg | 卸料方式 | 舉升卸料 | |
廂體材質/厚度 | G785高強 | 勾心高度 | 1000mm | |
箱體參考尺寸 | 3300×2000×850mm | 外導入寬度 | 900-1060mm | |
箱體參考容積 | 5-6m3 | 勾箱作業時間 | 小于45s | |
額定提升能力 | 8t | 操作模式 | 手動/電控/無線遙控 | |
底盤 其他配置 | 東風途小衛1800/單排，發動機Q23-132E60 ，132馬力，萬里揚5檔變 速箱，6.50R16，前后橋1.5/3.5 ，170直通大梁，動轉，離合助力，斷 氣剎，空調電窗中控鎖，ABS。 | |||
上裝 其他配置 | 配備高強度鋼一體式主勾臂，加強型副梁，氣動取力器開關，箱體底部滾輪一次 澆鑄而成，強度高，不易損壞。手電一體雙操作系統，恒力液壓油缸，中梅多路 閥，安徽皖液泵，使用方便簡單，通過液壓缸完成上箱、下箱、鎖緊、自卸等作 業，實現一車配多箱的循環運轉。定制垃圾斗后蓋為可打開的活動門，并用2個 鎖緊栓鎖緊，帶液壓舉升中置雙缸自卸功能。 | |||
